Textilkabel durch Zugentlastung und Gewinderohr führen
Textilkabel durch Zugentlastung und Gewinderohr führen –
In diesem Beitrag zeigen wir Ihnen einen praktischen Montagetipp, wie sich ein textilummanteltes Kabel schnell und sauber durch eine Zugentlastung für Lampenfassungen sowie durch ein Gewinderohr führen lässt. Diese Methode spart Zeit und verhindert Beschädigungen an der Textilummantelung.

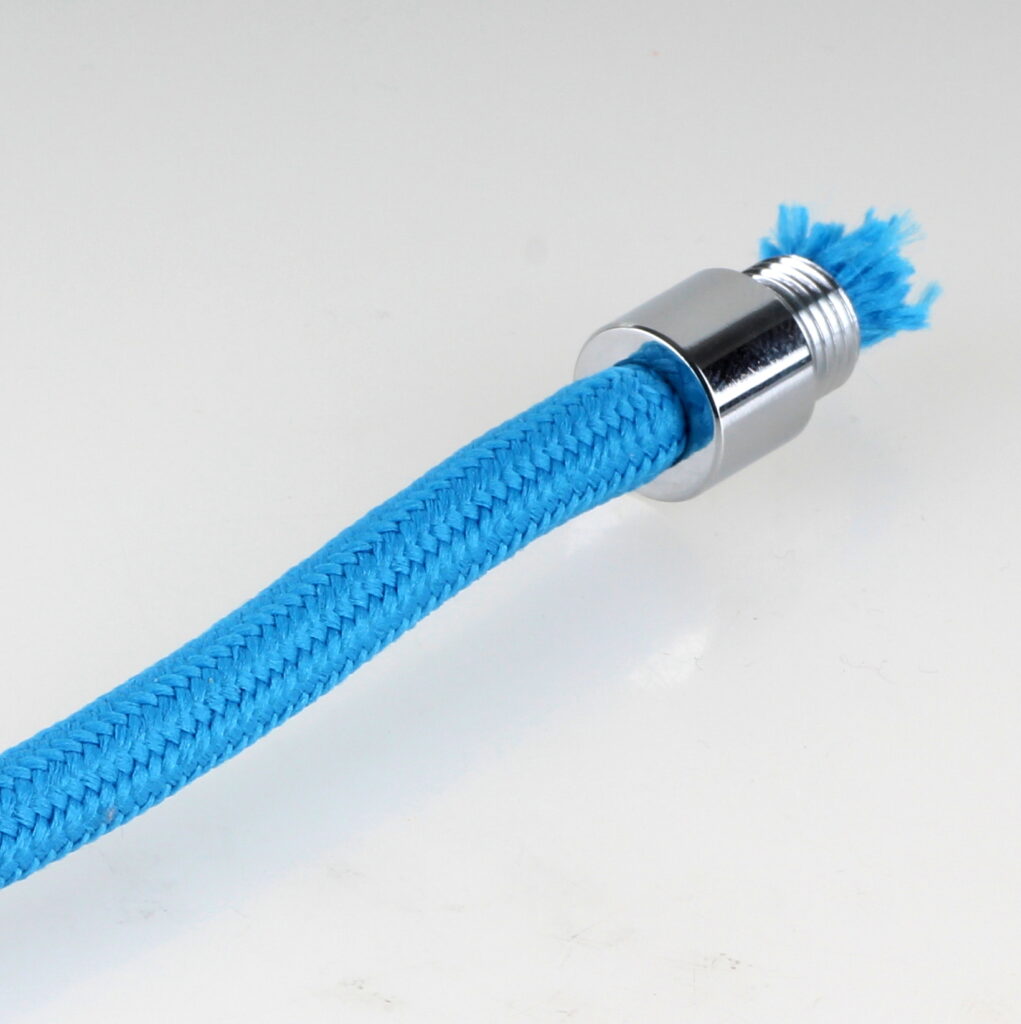

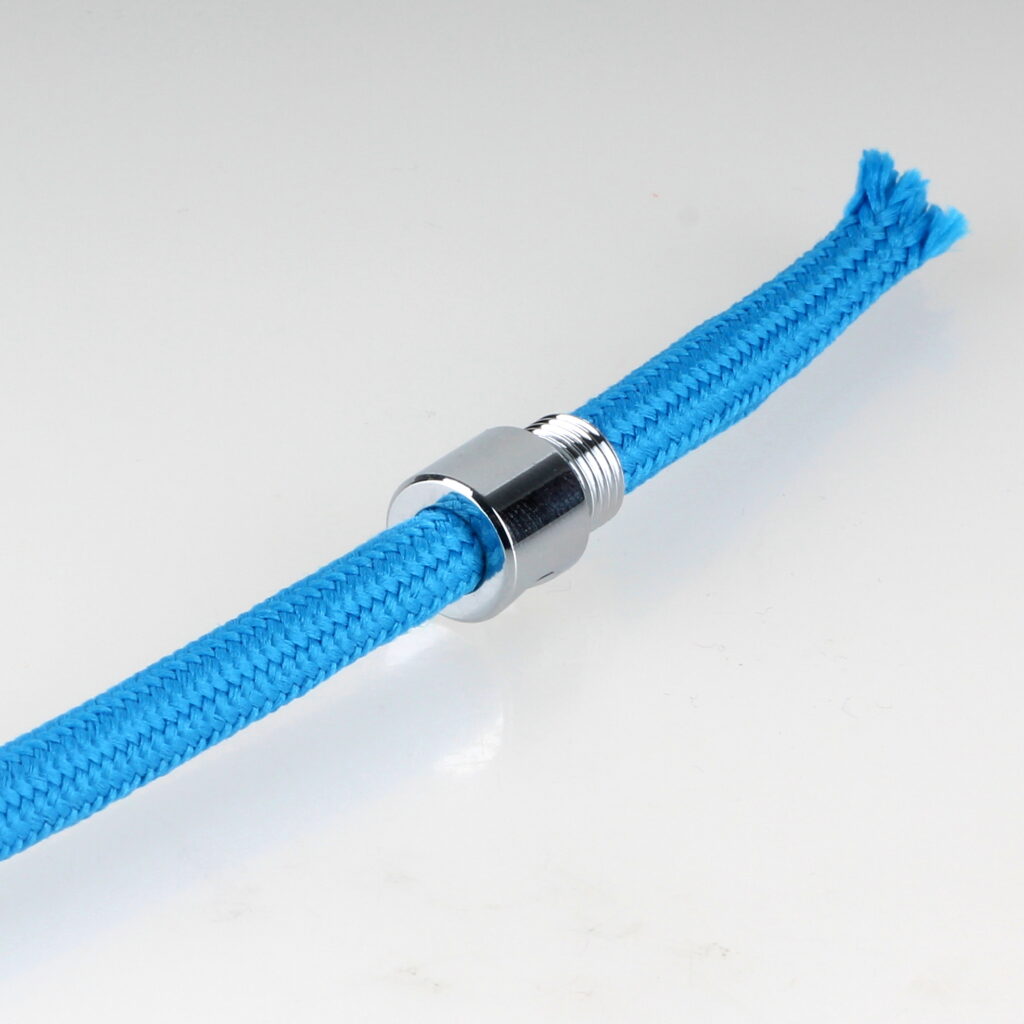

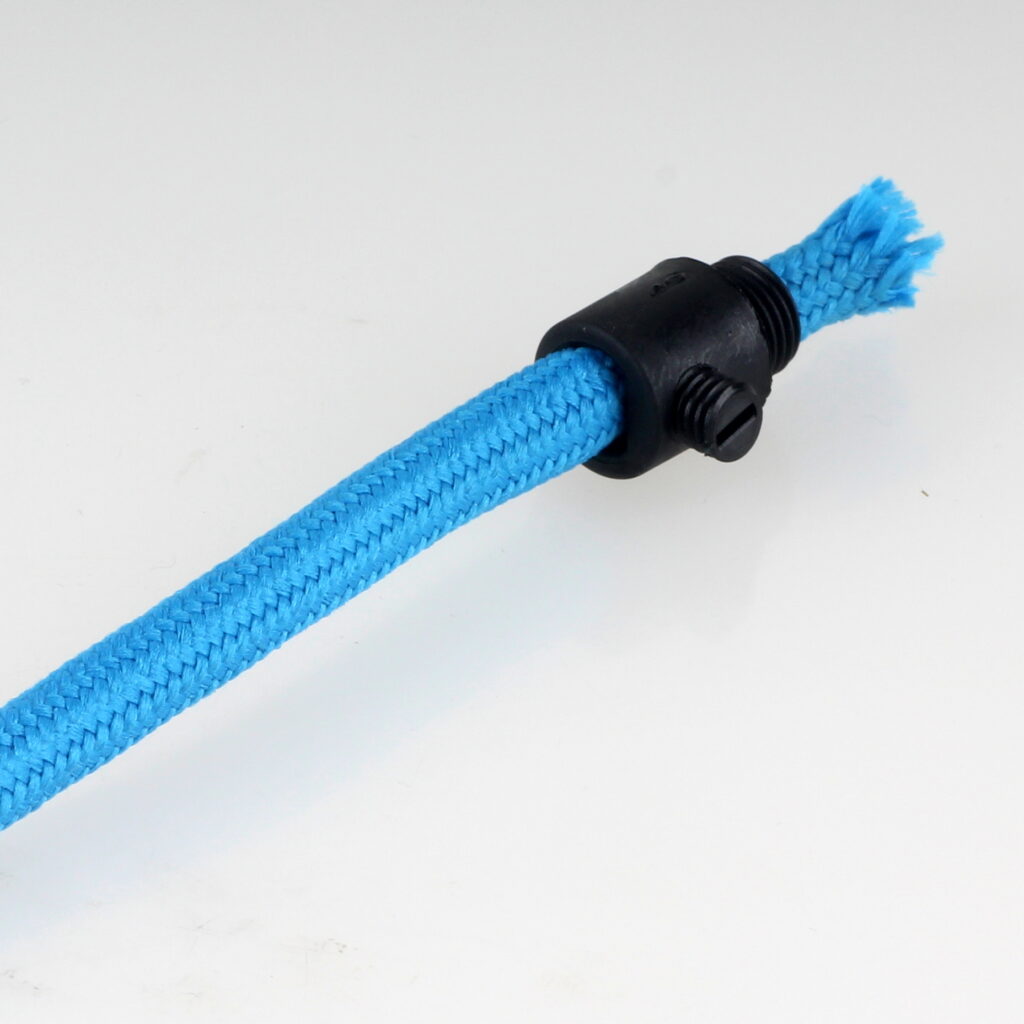

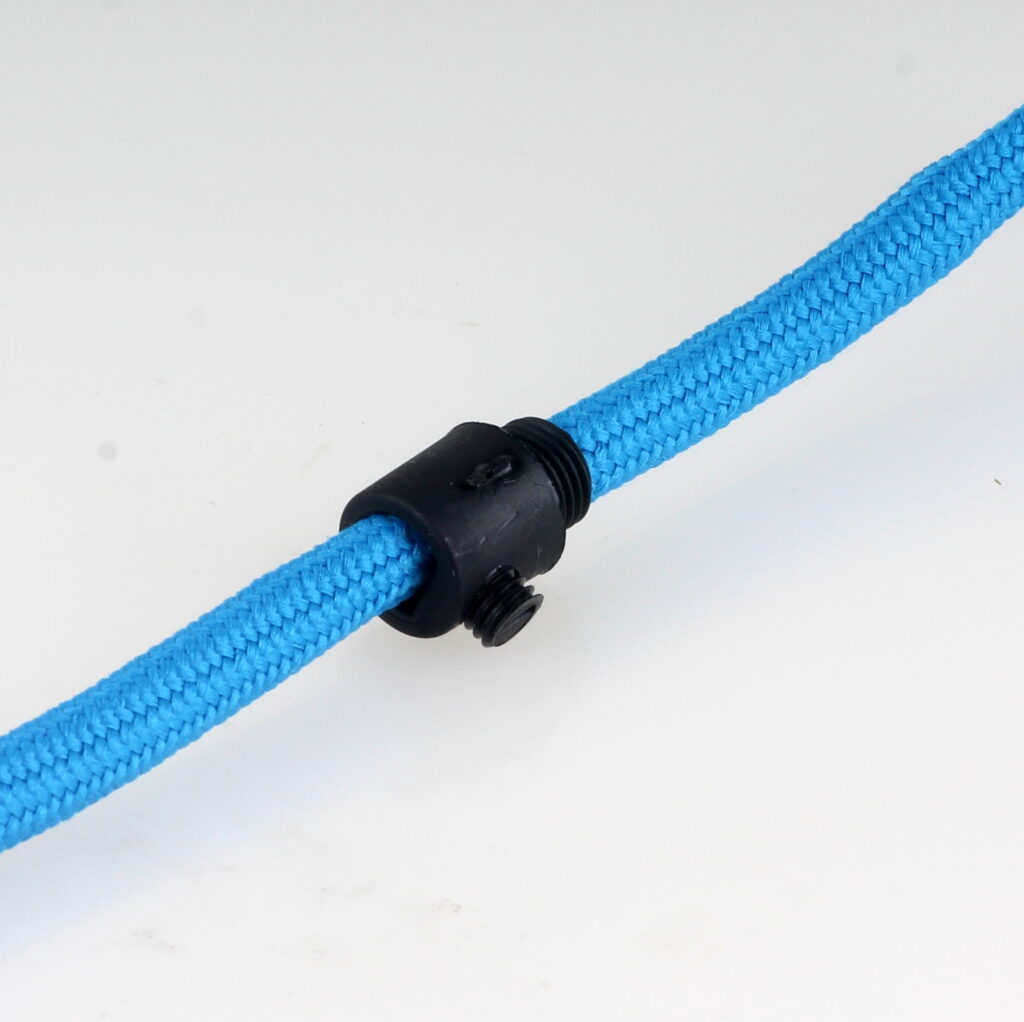

Textilkabel durch eine Zugentlastung führen
Zugentlastungen mit M10x1 Außengewinde oder Innengewinde verfügen in der Regel über einen Innendurchmesser von ca. 6,8 bis 7,0 mm. Dieser Durchmesser ist ideal geeignet für 2- oder 3-adrige Textilkabel mit einem Leitungsquerschnitt von 0,75 mm².
Die schnellste und bewährte Vorgehensweise ist wie folgt:

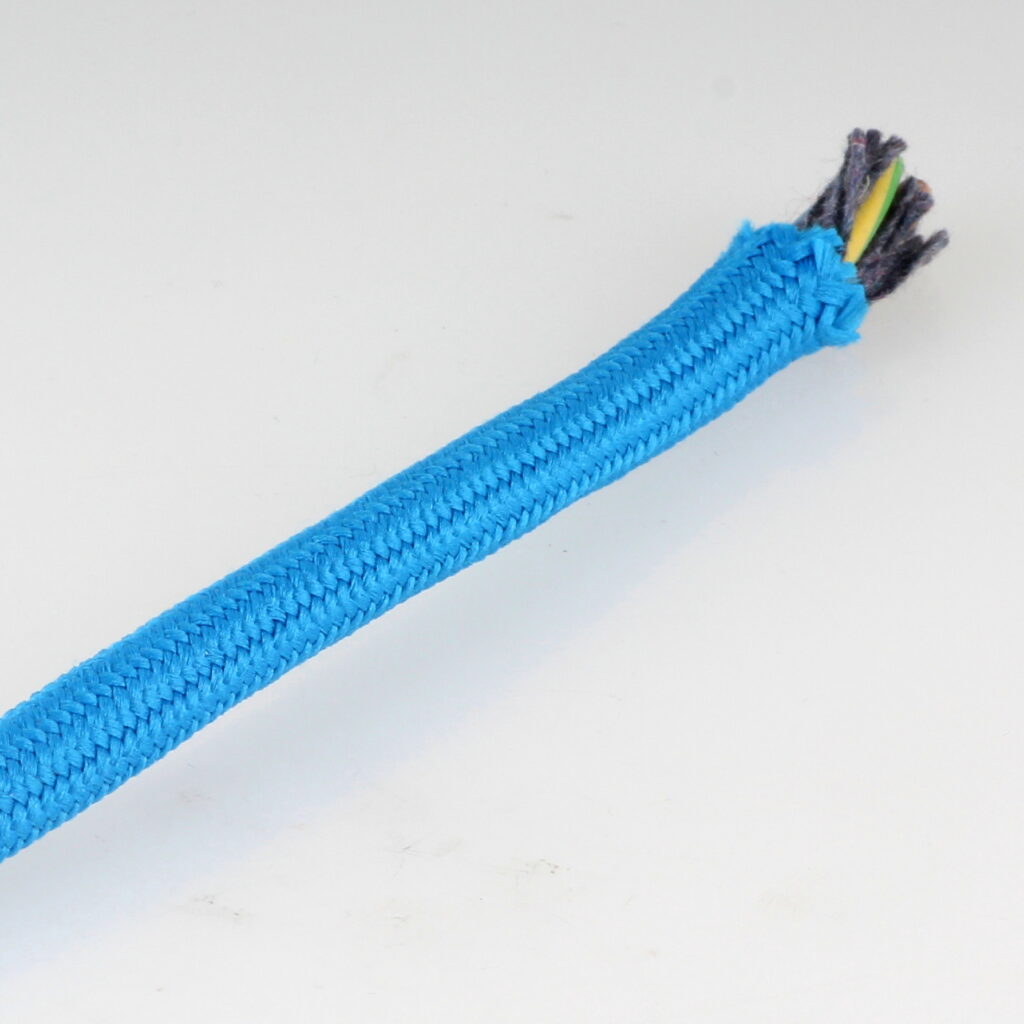

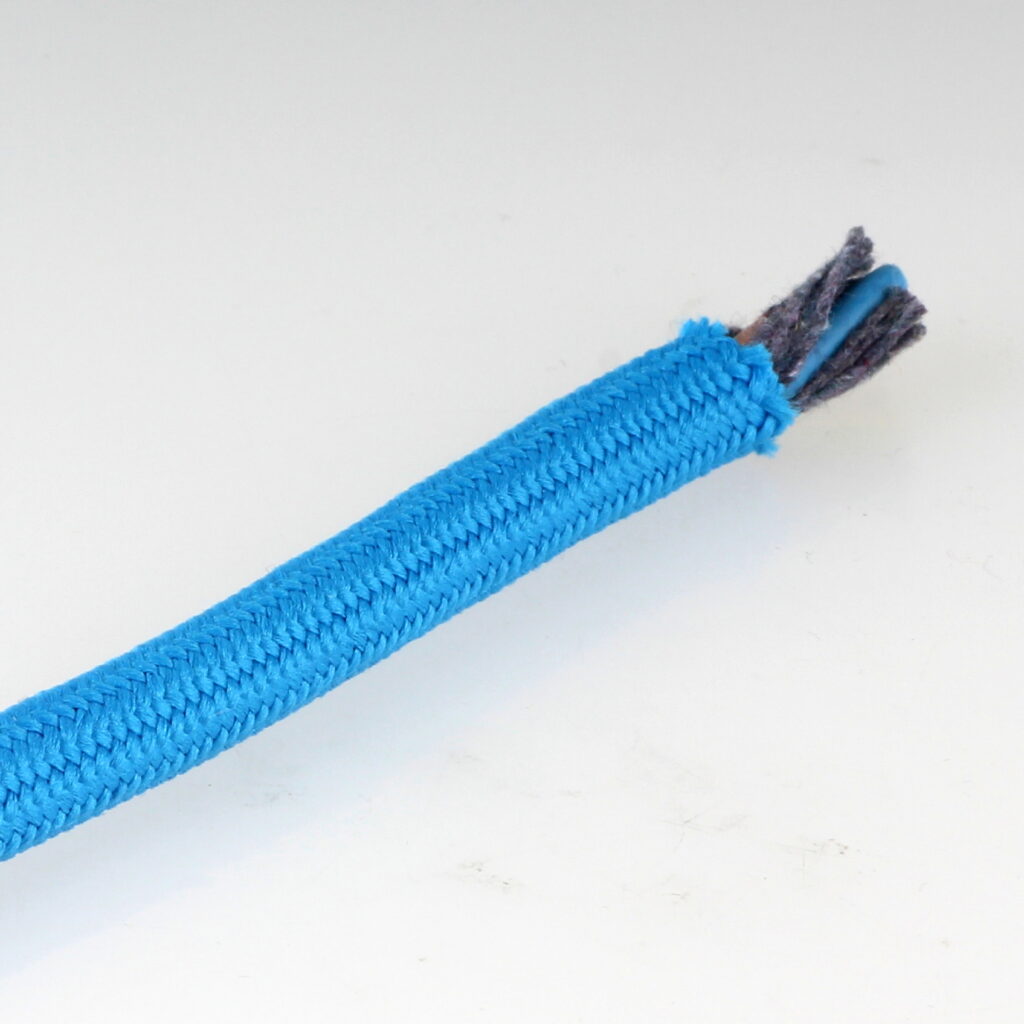

- Die Textilummantelung ca. 2 cm nach hinten schieben
- Die innenliegenden Adern bündig abschneiden
- Die Textilummantelung wieder nach vorne schieben und leicht zusammenzwirbeln
- Das vorbereitete Textilkabel lässt sich nun problemlos durch die Zugentlastung führen und anschließend für den Anschluss in der Lampenfassung weiterverarbeiten
Diese Methode erleichtert die Montage erheblich und sorgt für ein sauberes Ergebnis.

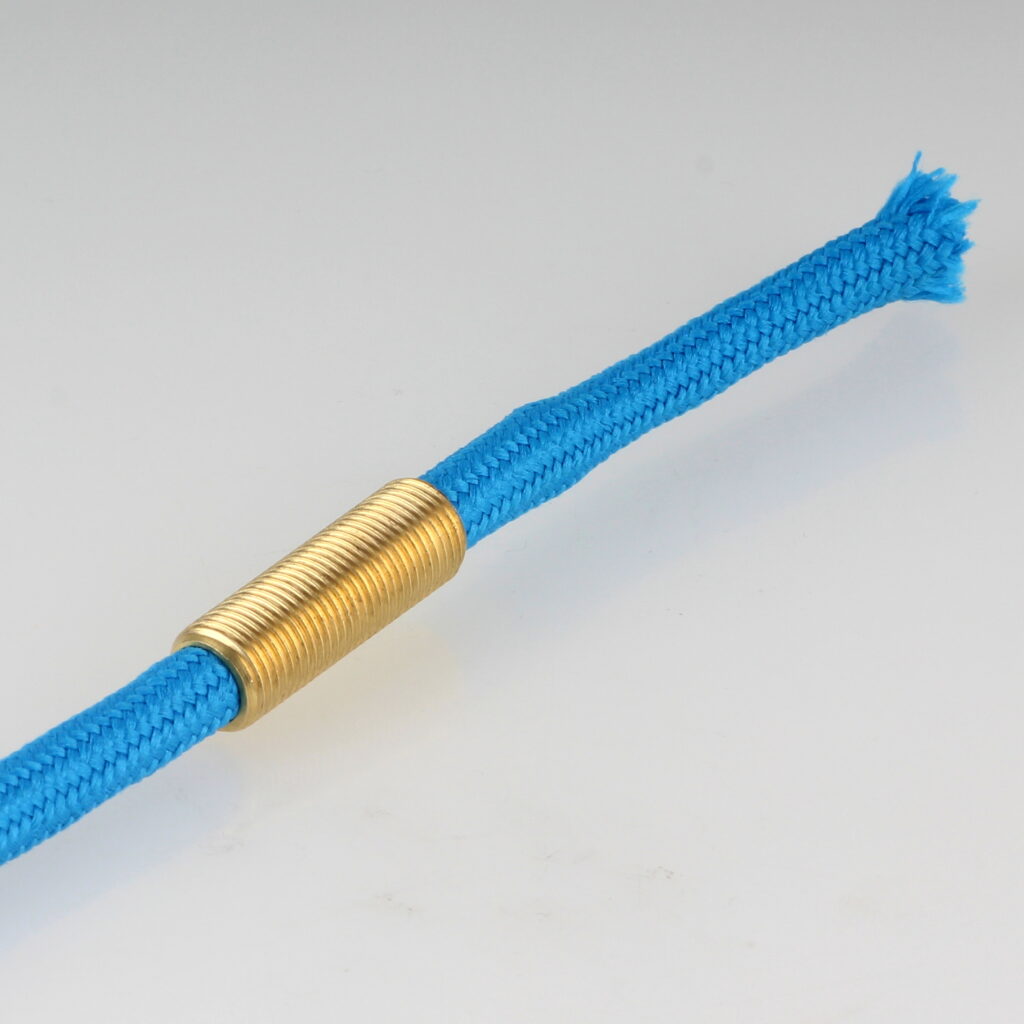

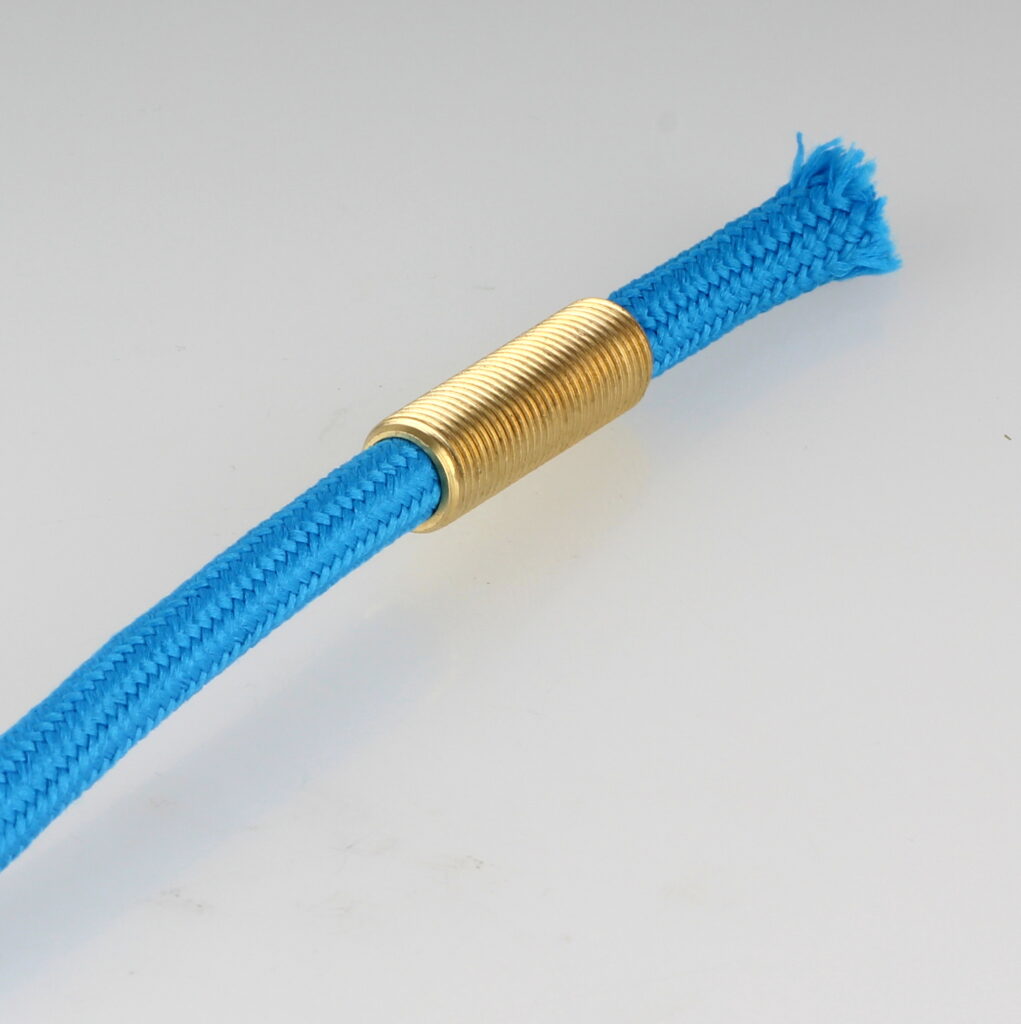

Textilkabel durch ein Gewinderohr führen
Ein Gewinderohr mit M10x1 Feingewinde besitzt ebenfalls einen Innendurchmesser von ca. 6,8 mm und ist somit für 2- oder 3-adrige Textilkabel mit 0,75 mm² geeignet.
Die Vorgehensweise zum Durchführen des Textilkabels ist identisch mit der zuvor beschriebenen Methode bei der Zugentlastung. Allerdings gibt es hier einen wichtigen Materialhinweis:
- Verzinkte Gewinderohre besitzen herstellungsbedingt häufig eine innere Schweißnaht, die beim Durchziehen eines Textilkabels die Ummantelung beschädigen kann
- Gewinderohre aus Messing sind nahtlos gefertigt und daher deutlich besser für textilummantelte Kabel geeignet
Für hochwertige Lampenbau-Projekte empfehlen wir daher grundsätzlich die Verwendung von Messing-Gewinderohren.
